边坡监测云平台
综合利用物探勘查、边坡稳定性评价、北斗定位、深部位移、图像靶标、 视频监控等技术,对地质 灾害点的表面和深部情况、降雨环境、现场视频 进行 7X24小时全方位监测,实时掌握地灾变形状况,当发生地质灾害险情 前提前预警
服务优势
常见的地质灾害分类及监测手段
监测指标

北斗位移监测站

毫米级位移监测

环境监测

降水量监测

内部结构监测

深部位移、土压力监测

表面变形

高程、水平位移监测

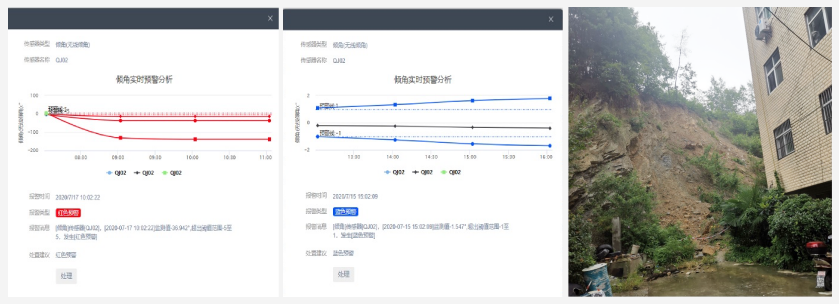

边坡滑动变形的五个阶段 成功预警案例>
系统软件组成
  • 地灾监测一张图平台
    省厅级、集团级大屏综合展示可同时展示多个地灾监测点信息
  • 地灾监测预警系统
    施工单位、业主以及专业人士针对单体边坡使用,包括概况信息、 数据分析、报警及报告分析等功能
  • 地灾监测预警移动端
    现场维护及日常使用,简化版分析预警系统
  • 小程序

    iOS版APP

    Android版APP

预警分析系统功能模块
  • 概况信息
    边坡预警总体状态 地质物探信息集成 视频+监测传感器融合 GIS+三维可视化集成 无人机倾斜数据集成
  • 数据分析
    改进型切线角分析 表面、深部位移趋势分析 边坡稳定性评价分析 散点图分析 监测数据关联性分析
  • 报警信息
    红、黄、橙、蓝预警信息 预警原因综合分析 分级别预警推送
  • 自动生成监测报告
    系统自动根据周、月、季生成监测 报告
预警分析系统功能模块
  • 实时动态表面位移分析

  • 累计位移、加速度、趋势变化分析

  • 深部位移变化分析

  • 北斗位移散点图变化分析

  • 降雨量变化分析

  • 环境监测统计分析

  • 视频与传感器融合

雷达监测功能模块
  • 非接触遥感监测
    非接触遥感监测,
    无需在被测体上安装设施, 人员和设备安全风险小
  • 360°全方位监测
    采用圆弧合成孔径雷达体制, 可360°全方位监测,
    且各方位角性能完全一致
  • 监测范围大
    监测距离量程达4公里, 监测范围大, 工作效率高
  • 三维地形匹配,定位精度高
    显控软件可导入多种格式的三维地形图, 可实现真三维地形匹配, 定位精度高
云南某采矿区滑坡

该边坡属于降雨型边坡于2020年9月13日中午垮塌,垮塌前在滑坡地区出现大量降雨,最大降雨量在9月12日中午达到2.5mm/h,降雨后测点区域北斗水平位移切线角达到最大值88.99° ,发生陡变导致滑坡坍塌。

该边坡属于降雨型边坡于2020年9月13日中午垮塌,垮塌前在滑坡地区出现大量降雨,最大降雨量在9月12日中午达到2.5mm/h,降雨后测点区域北斗水平位移切线角达到最大值88.99° ,发生陡变导致滑坡坍塌。

云南某高速边坡

该边坡属于蠕变型滑坡,于2020年9月22日开始监测, 监测期间各测点水平位移均在持续蠕变 ,通知业主单位后,于2020年11月开始对该边坡进行持续反压操作,反压后GNSS测点切线角数据开始回降

相关设备
  • 工作原理

    通过卫星RTK差分技术实现水平方向和垂直方向的监测,实时精度(5秒)厘米级,后解算精度(1小时)毫米级

  • 适用场景

    边坡、滑坡的地表位移监测,同属输出水平、垂直位移数据和坐标数据,不受视距影响,周边无遮挡

  • 监测项:地表位移监测

    设备名称:
    北斗高精度监测型接收机
    查看详情 >
    技术指标:

    温度范围:-45℃~80℃

    避雷:顶部防雷针

    供电方式:外部供电220V

    防护等级:IP67 防淋雨

    设备名称:
    北斗高精度测量天线
    查看详情 >
    技术指标:

    水平静态精度:(2.5+1X10-6XD)mm

    垂直静态精度:(5+1X10-6XD)mm

    工作温度:-40℃~70℃;量程±30℃

    分辨率:0.03mm/500mm

    系统总精度:±5mm/30mm

  • 工作原理

    机器视觉测量仪将靶标的大小与位置由光信号转换成数字图像,测量仪内部采用定制化的并行图像人工智能算法对靶标的精确识别定位来完成竖直与水平位移的测量

  • 适用场景

    边坡、崩塌的地表位移监测,挡墙的位移监测,安装和功耗较北斗更小,受视距影响,靶标点和测量仪视距最好控制在300米之内

  • 监测项:地表位移监测

    设备名称:
    机器视觉测量仪
    查看详情 >
    技术指标:

    水平精度:0.05%FS                 垂直精度:0.1%FS             视距范围:1~300米

    采样频率:5HZ,高频采集       防护等级:IP65

  • 工作原理

    崩塌计应水平安装在危崩塌底部,并采用混凝土等钢性结构与崩塌底座稳定岩土体连接,当监测数据超过设定预警阈值时即时启动报警程序

  • 适用场景

    崩塌的位移和加速度监测,内置电池,工作2年,膨胀螺丝固定在岩石表面安装

  • 监测项:岩体崩塌

    设备名称:
    低功耗无线崩塌计
    技术指标:

    测量轴:X/Y/Z                 量程:±2g/±4g/±8g/±16g可定制             最小分辨率:61μg@±2g

    线性精度:±0.5%FS       工作温度:-30~+85℃                             防护等级:IP68

  • 工作原理

    当被测结构物发生变形时将会引起裂缝计的位移,经万向连轴节传递给二级机械负放大机构,经负放大后的位移传递给振弦转变成振弦应力的变化, 从而改变振弦的振动频率,经转换后 即可测出被测结构物的位移量

  • 适用场景

    边坡、崩塌裂隙、房屋裂缝监测

  • 监测项:裂缝监测

    设备名称:
    裂缝监测计
    查看详情 >
    技术指标:

    量程:50/100mm                 测量精度:±0.02mm             分辨率:0.01mm

    工作温度:-40℃-70℃            防护等级:IP65

  • 工作原理

    固定式测斜仪由连接杆、导轮、传输电缆等组成,由多支固定式测斜仪串联装在测斜管内,通过装在每个高程上的倾斜传感器,测量出被测结构物的倾斜角度,以此将结构物的变形曲线描述出来。同时其测值可计算出测杆标距长度500mm范围内的水平位移

  • 适用场景

    边坡、崩塌的深部位移监测,一般要求钻孔埋设在滑动面以下5米

  • 监测项:深部位移

    设备名称:
    固定测斜仪
    查看详情 >
    技术指标:

    量程:±30°                           分辨率:0.03mm / 500mm             测量精度:±5mm / 30m

    工作温度:-40℃-70℃            防护等级:IP68

  • 工作原理

    当被测水荷载作用在渗压计上,将引起感应膜板的变形,其变形带动振弦转变成振弦应力的变化,从而改变振弦的振 动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出水荷载的压力值,同步测量埋设点的温度值

  • 适用场景

    边坡地下水位监测

  • 监测项:地下水位

    设备名称:
    孔隙水压力计
    技术指标:

    量程:3.5/7/10/20/35/70/100/200m             分辨率:0.01%FS

    测量精度:±0.1%FS                                    工作温度:-10℃~70℃

  • 工作原理

    设备编号、坐标值、雨量值、采集时间、上传时间、传输方式、原始采集值、电池电压、环境温度、信号强度、故障日志等

  • 适用场景

    在无日照情况5分钟传输频率下,满足纯 GPRS传输至少连续正常使用360小时,纯北斗传输至少连续正常使用168小时

  • 传输频率:无雨时≤1h,有雨时≤5min

    技术指标:

    雨强范围: 0.01-4mm/min(允许通过最大雨强8mm/min)      太阳能板使用寿命: 20年以上                   计量误差:≤土2%

    太阳能板材质及功率:单晶硅太阳能板,功率150W            分辨力: 0.1 mm、0.2mm、 0.5mm          雨量计类型:双翻斗雨量计

    电池类型及容量:免维护胶体蓄电池,容量150AH              工作环境温度: 0°C~+60C                        工作环境相对湿度: 0~95%

    供电方式:太阳能板和胶体蓄电池

  • 工作原理

    AGI-SAR-lite 是一种新型便携式/固定式圆弧合成孔径边坡稳定监测雷达系统,基于宽带连续波信号体制、差分干涉测量和圆弧合成孔径成像方法

  • 适用场景

    滑坡/崩塌/泥石流等地质灾害监测、矿山/公路/铁路边坡监测、水利大坝结构健康监测、科学研究

  • 监测项:边坡稳定监测

    技术指标:

    工作频段:Ku / K /Ka波段        雷达体制:FMCW / 圆弧合成孔径          距离量程:≥5 km                                          方位角范围:360°或指定扇区

    俯仰角范围:≥30°/45°/60°       天线俯仰调整范围:≥±45                        距离分辨率:≤0.3 m                                     方位分辨率:≤ 0.3° / 5mrad

    数据更新率:≥1次/30s             定向精度:≤0.3°                                      整机重量:≤15 kg(含数据处理)                整机功耗:≤50W(含数据处理)

    整机最大尺寸:≤1.2m             工作温度范围:-40 ~ 55℃                       供电方式:24V DC/220V AC/风力/太阳能    防护等级:IP66
